과제수행 가이드

수험자는 시험 당일 기구가 부착된 PVC 제어판(500*600)을 지급받는다. 단, 인버터, PLC, PLC 옵션모듈 HMI, 외부신호 등은 부착되어 있지 않다.

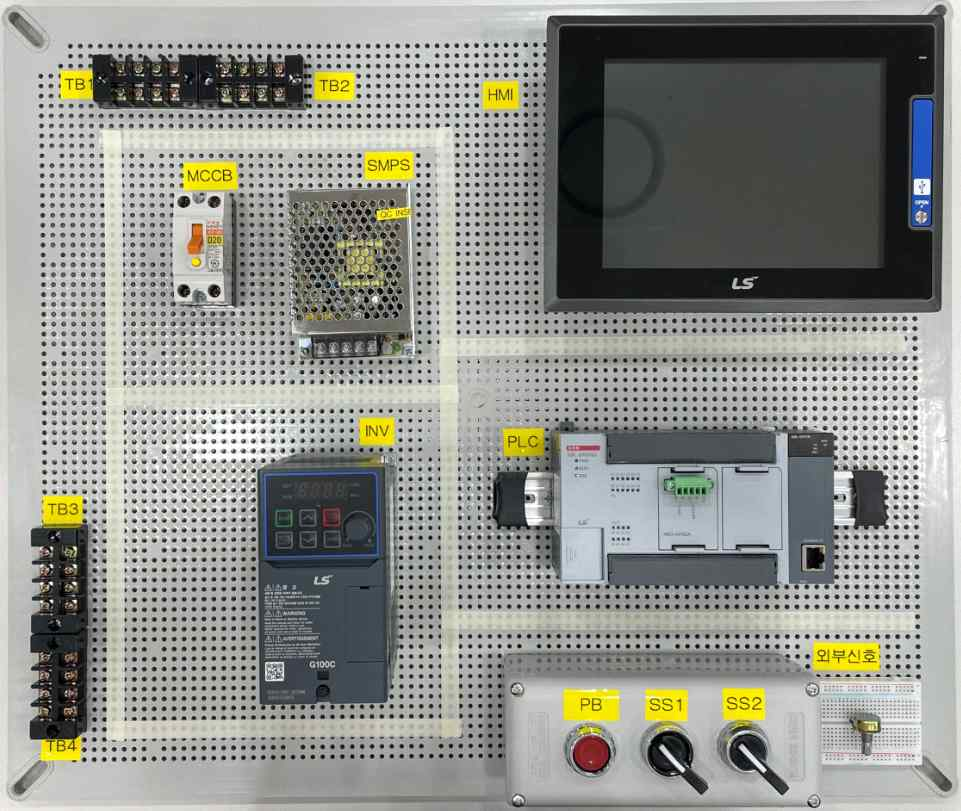

[예시] 기본배부 제어판

수험자는 주어진 기구배치도를 보고 PVC 제어판에 인버터, PLC, HMI, 외부신호용 브레드보드를 배치한다.

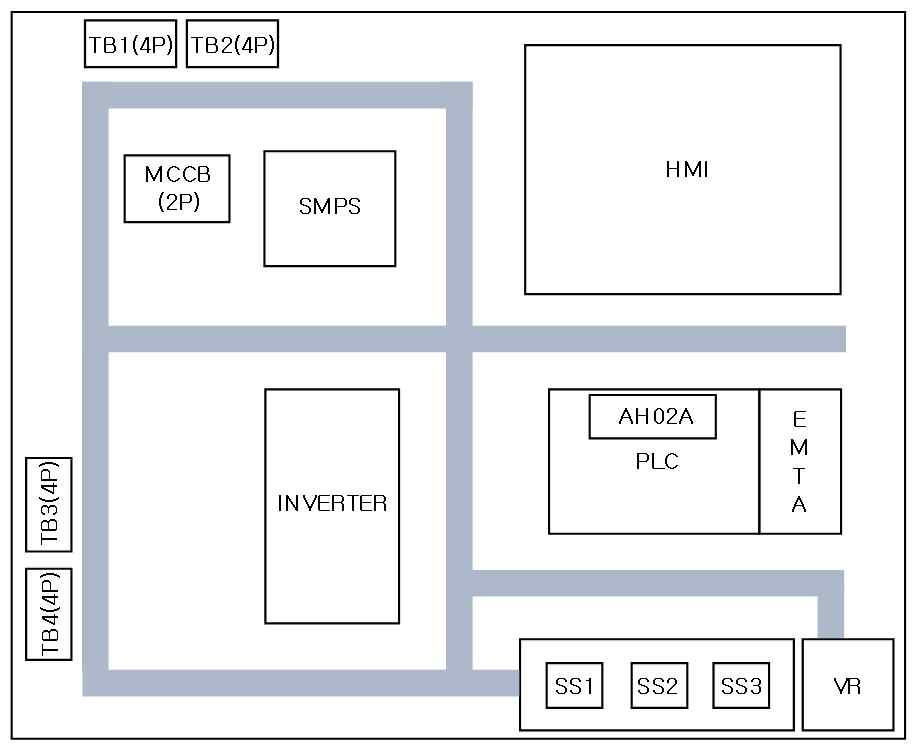

[예시] 기구배치도 예시

PVC 제어판에 기구를 고정할 때 제어판과 기구사이에 틈이 생기지 않도록 한다.

< 올바른 기구 고정 방식 >

< 잘못된 기구 고정 방식 >

도면에 표시된 접지 위치에 접지 공사를 실시한다.

보호도체는 2.5㎟ 단선을 사용하고, 전선 색상은 녹색-노란색에 따른다

[예시] 사용 전선 예시

배선작업 시 기구 또는 전선이 제어반 바깥으로 빠져나오지 않도록 주의하고, 기구 배치도에 음영으로 표시된 부분으로 전선이 지나가도록 배선하며, 전선이 흐트러지지 않도록 케이블타이를 이용하여 마무리한다.
※ HMI, PLC 전원 결선의 경우 응시생이 보유한 제품의 전원 공급 방식(DC/AC)에 따라 올바르게 작업한다.

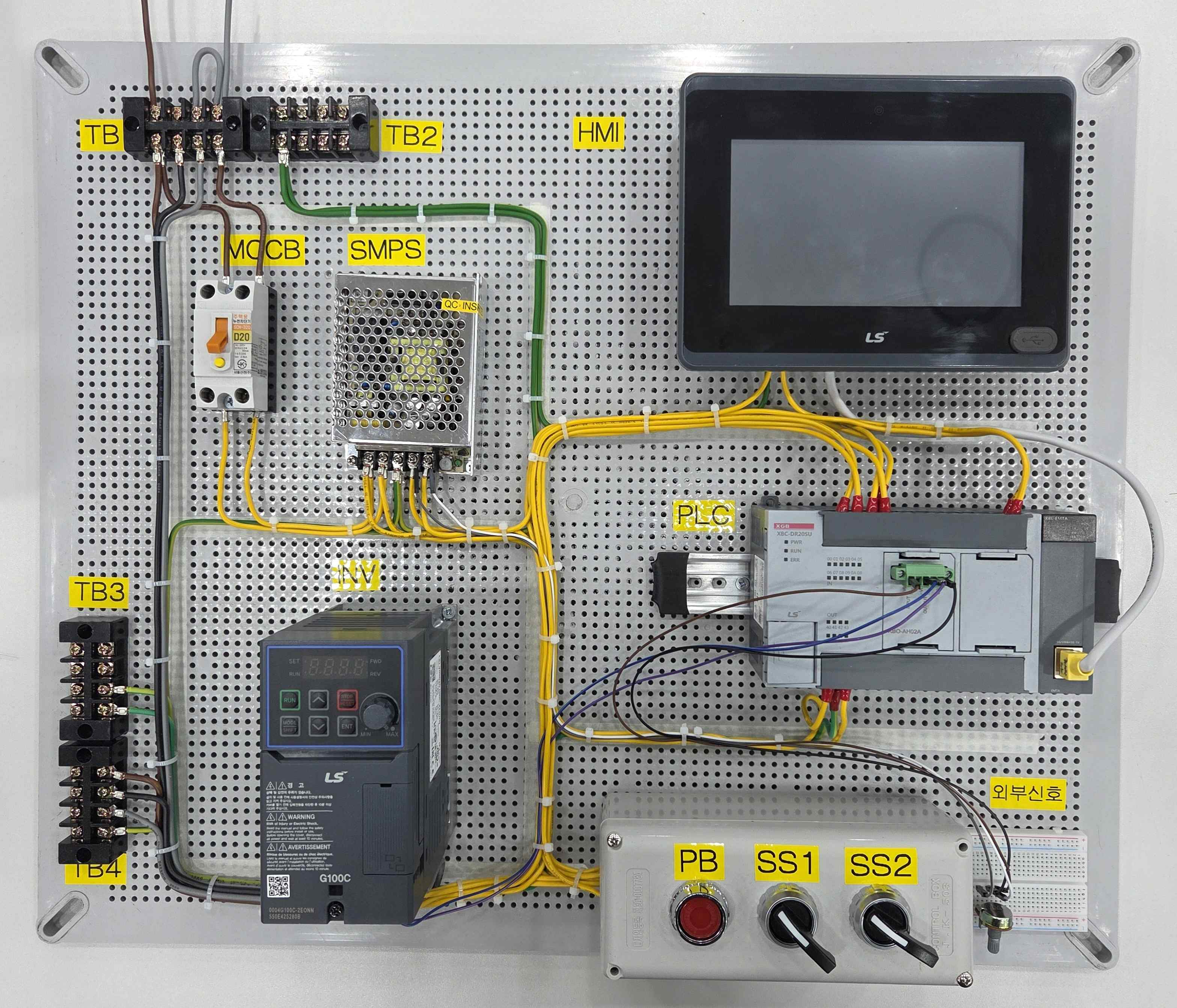

[예시] 배선 및 결선 예시

< 올바른 배선 및 결선 예시 >

주회로는 2.5㎟ 단선을 사용하고 색상 규정은 “한국전기설비규정 121.2 전선의 식별”의 내용을 따른다.
단, 중성선은 도면에 지정된 색상에 따른다.

상(문자)	L1	L2	L3	N	보호도체
색상	갈색	검은색	회색	파란색	녹색-노란색
사진

고정식 단자대(TB)에 전선을 접속하는 경우, 가로 배치 시 왼쪽부터, 세로 배치 시 위쪽부터 차례대로 “L1, L2, L3, N, E”의 순서로 결선한다.
단, 나선이 2㎜ 이상 보이거나 피복이 단자에 물린 경우에는 단자조임 불량에 해당된다.

< 올바른 단자조임 예시 >

< 잘못된 단자조임 예시 >

보조회로는 1.5㎟ 연선을 사용하고, 전선 색상은 노란색에 따른다.

배선차단기 2차측 이후는 보조회로로 간주하여 1.5㎟ 연선을 사용하고 전선 색상은 노란색에 따른다.

< 보조회로 사용전선 예시 >

회로 배선 시 압착단자를 사용해야 하는 경우는 아래와 같다. 명시되지 않은 부분은 자유롭게 접속하되, 전선이 빠지지 않도록 나사를 견고하게 조여야 한다.
(전선 접속 시 단자대가 손상되지 않도록 주의할 것)

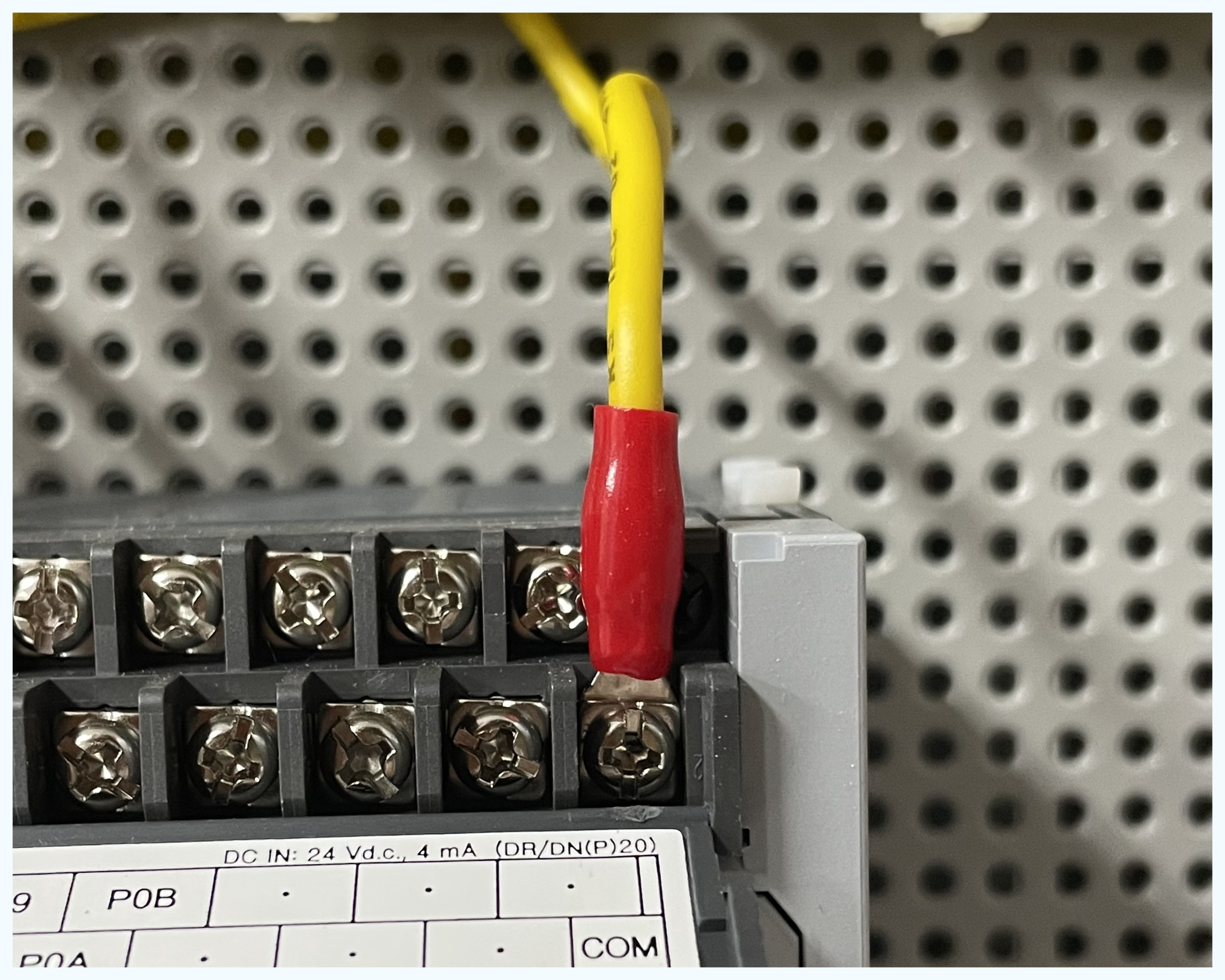

HMI 전원, PLC 입･출력 단자는 반드시 절연튜브를 사용하여 전선을 접속해야 한다.

< 올바른 절연튜브 사용 사진 >

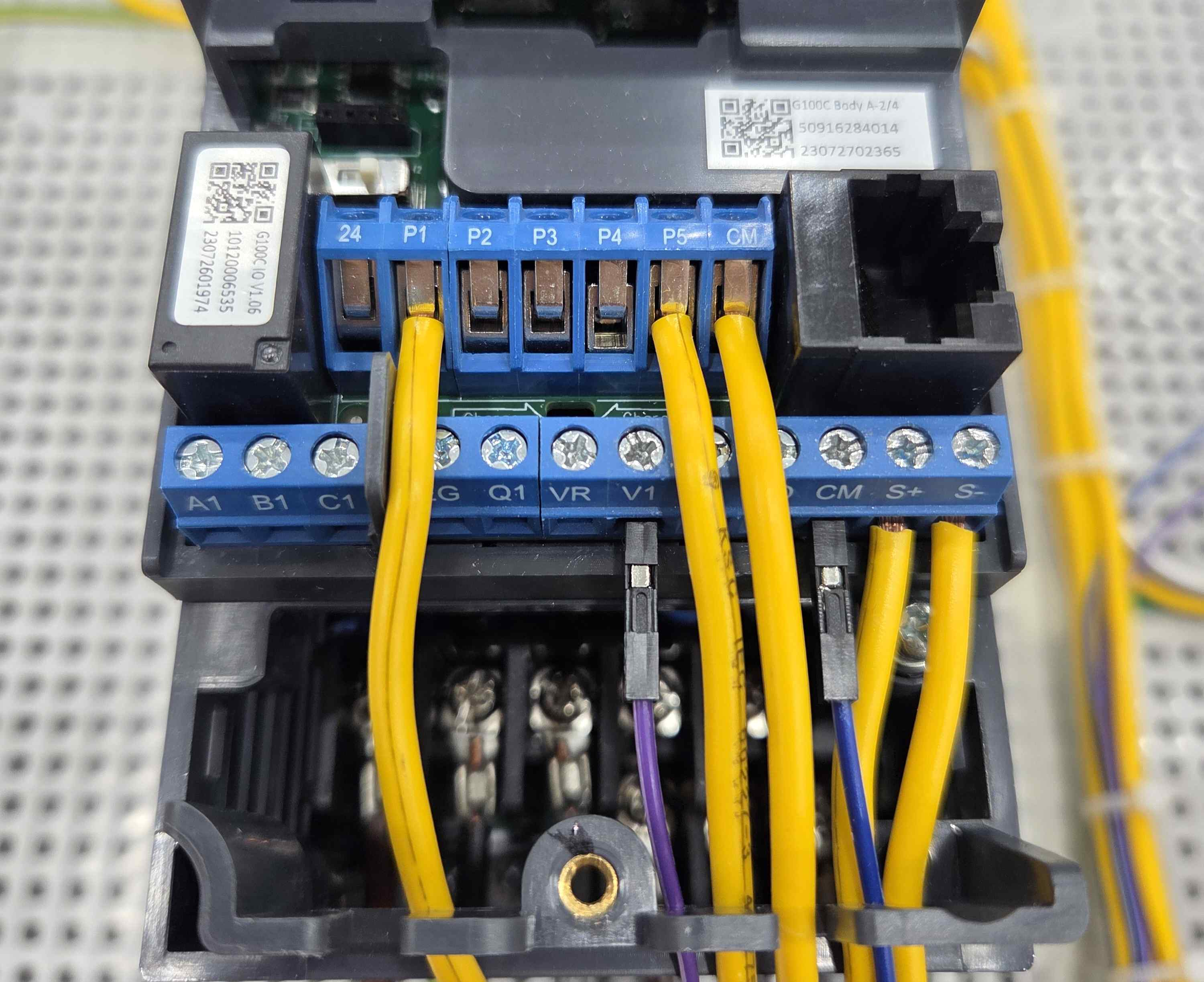

인버터의 다기능 단자대는 압착단자를 사용하지 않으며 보조회로로 간주하여 1.5㎜²의 노란색 전선을 사용한다.

< 사진 > 인버터 다기능 단자대

동작사항과 플로우 차트, I/O 메모리 맵을 참고하여 주어진 시험시간 내에 동작사항에 맞도록 수험자가 지참한 PLC에 프로그래밍한다.

문제에서 주어진 요구사항을 참고하여 주어진 시험시간 내에 동작사항에 맞도록 수험자가 지참한 HMI에 표준 작화 프로젝트를 완성한다.

시험 종료 이후에는 PLC 프로그램과 HMI 작화 프로젝트를 수정할 수 없습니다. 시험시간 내에 프로그램의 시뮬레이션 기능을 활용하거나 사전에 전원을 인가하여 동작을 점검하고 제대로 수행되는지 충분히 테스트한다.

PLC와 HMI에 전원을 공급할 때 오결선 또는 단자 접속불량으로 인해 단락되지 않도록 주의한다.

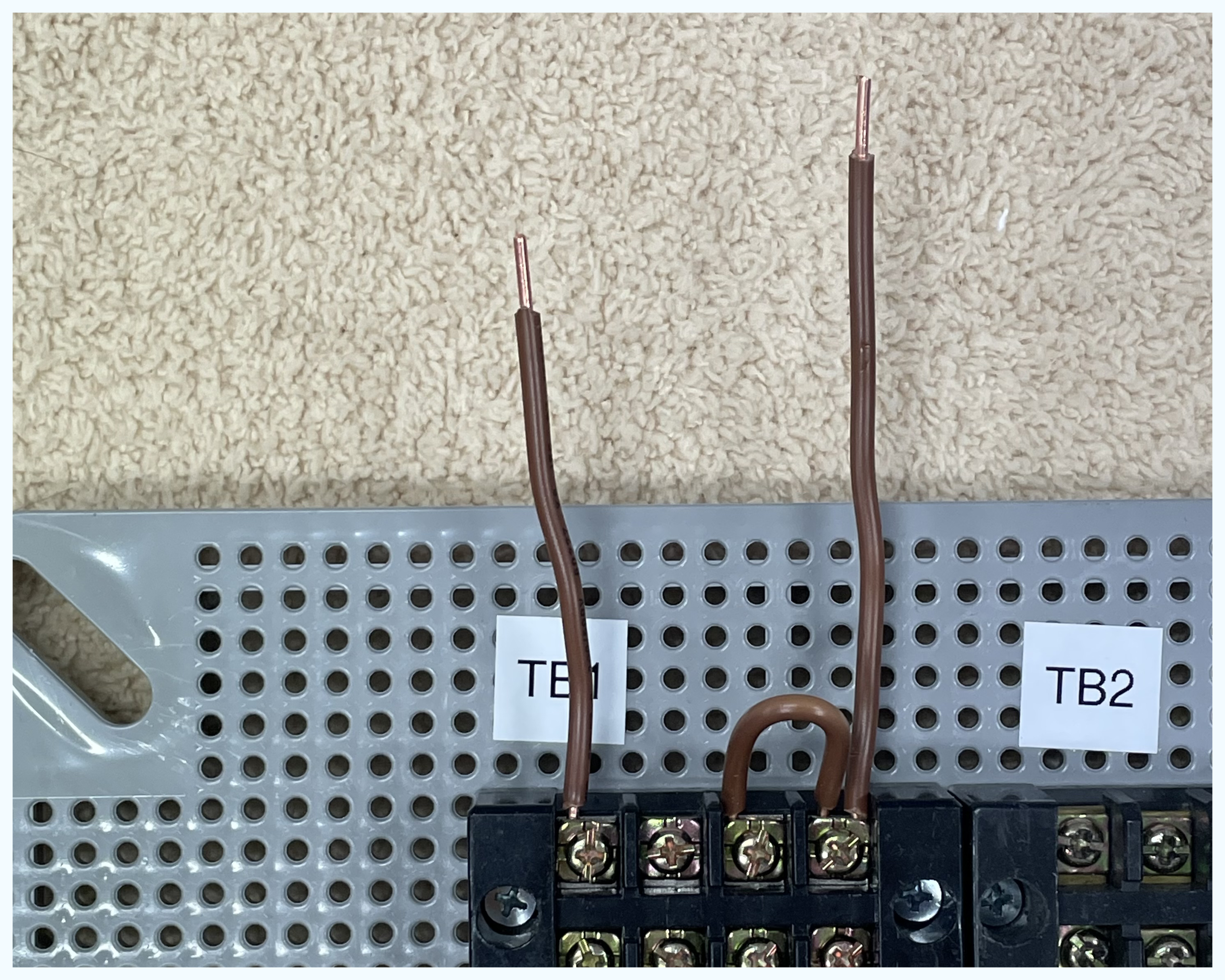

동작검사를 위해 전원 측 고정식 단자대(TB1, TB2)는 인출선을 50~100㎜만큼 인출하고, 피복은 전선 끝을 약 10㎜ 정도 벗겨 놓는다.
단, 전동기측 고정식 단자대(TB4) 출력 결선은 생략한다.

< 사진 > 인출선

동작검사 전 물리적인 전선 접속확인은 벨테스터를 활용할 수 있다.

< 벨테스터 예시사진 >

시험시간 종료 전 사전에 전원을 인가하여 자유롭게 프로그램 동작검사를 진행할 수 있다.
단, 전기･기계적으로 작품이 완성되지 않았을 경우에는 전원 투입을 금지한다.

시험시간이 종료된 후 완성된 작품만 작동 여부를 감독위원으로부터 확인받을 수 있다.
